(Kurz-)Analyse Sonnenfinsternis

Die Sonnenfinsternis vom 20. März 2015 wurde besonders mit Sicht auf die Stabilität der Stromversorgung mit Spannung erwartet. Einen Blackout gab es nicht* – und eine Betrachtung der Netzfrequenz des Tages zeigt, dass die Stromversorgung auch zu keinem Zeitpunkt gefährdet war (zumindest, was den Ausgleich von Erzeugung und Verbrauch angeht):

Die Netzfrequenz während der Sonnenfinsternis am 20. März 2015

Die Netzfrequenz während der Sonnenfinsternis am 20. März 2015



Es ist zu erkennen, dass die Netzfrequenz zu Beginn der Sonnenfinsternis langsam etwas heruntergeht. Das hängt mit der nachlassenden Einspeisung durch die Photovoltaik zusammen. Nach und nach werden (konventionelle) Kraftwerke zugeschaltet, um die fehlende Solarenergie zu ersetzen. Nach der größten Bedeckung der Sonne werden innerhalb einer Stunde wieder 15GW durch Solarenergie mehr in das Netz eingespeist und die konventionellen Kraftwerke wieder heruntergefahren. Kraftwerke werden hauptsächtlich im Viertelstundentakt zu- und abgeschaltet, daher die häufigen Spitzen.

Ohne genauere Kenntnisse, wie stark die Netzfrequenz normalerweise „zappelt“, könnte das obige Bild dramatischer wirken, als es in Wirklichkeit ist. Deswegen hier noch ein Vergleich zur Netzfrequenz des Freitags der Vorwoche:

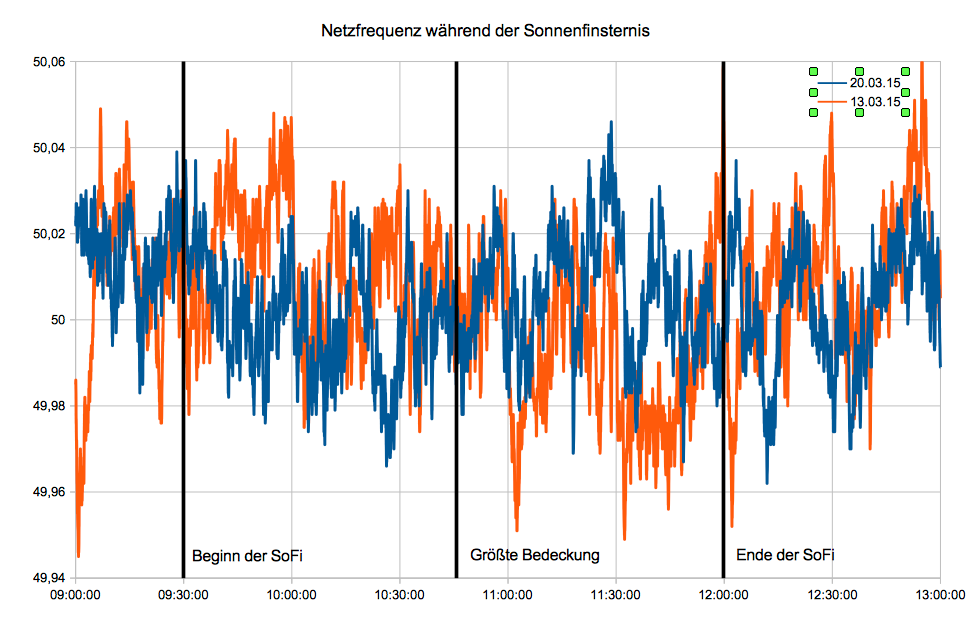

Vergleich der Netzfrequenz während der Sonnenfinsternis am 20. März 2015 zur Vorwoche

Vergleich der Netzfrequenz während der Sonnenfinsternis am 20. März 2015 zur Vorwoche



In der Vorwoche waren die Abweichungen sogar noch stärker als während der Sonnenfinsternis.



Bei den beiden vorherigen Bildern wurde die Skalierung so gewählt, dass die Frequenzkurven gut zu erkennen sind. Der erlaubte Abweichungsbereich ist aber wesentlich größer. Kurzfristig darf die Netzfrequzenz laut Spezifikation um +/- 800mHz schwanken. Um darzustellen, wie viel „Luft“ noch ist, zeigt das folgende Bild die Netzfrequenzen mit einer an den erlaubten Bereich angepassten Skalierung:

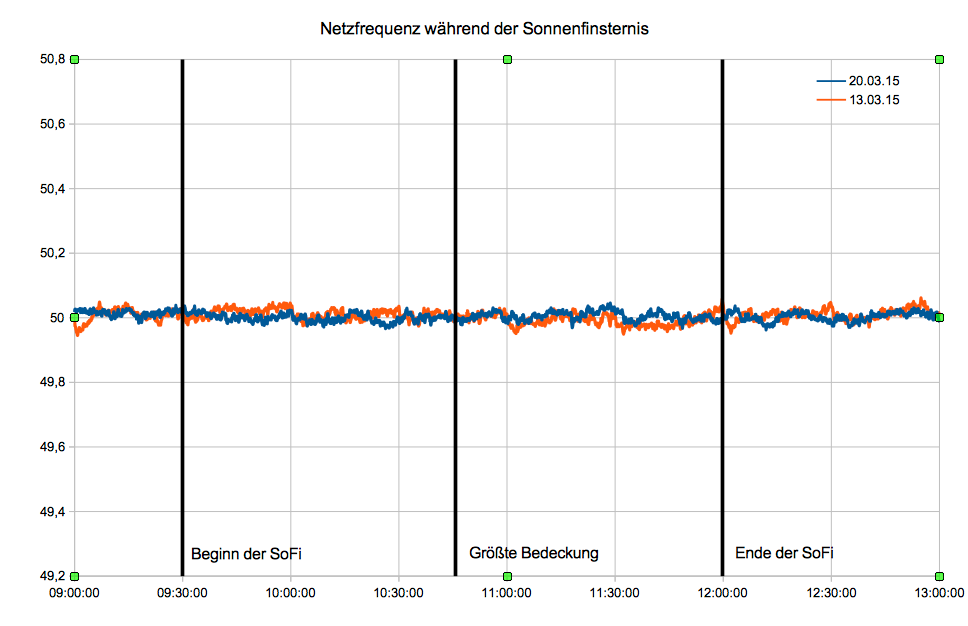

Netzfrequenz während der Sonnenfinsternis am 20. März 2015; Skalierung maximal erlaubter Bereich

Netzfrequenz während der Sonnenfinsternis am 20. März 2015; Skalierung maximal erlaubter Bereich



Wir waren also weit von einem Blackout entfernt*.

Da es ausser der Netzfrequenz noch weitere Parameter gibt, die im Zusammenhang mit der Sonnenfinsternis interessant sind, wird es die nächsten Tage noch eine ausführlichere Analyse mit mehr Erklärungen geben.



*Zumindest die Stromversorgung hat gehalten. Netzfrequenz.info leider nicht. Es gab schon am Vortag so viele Zugriffe, dass meine Seite keine Chance hatte. Ich muss zugeben, dass ich von der extremen Zugriffszahl überrascht war – aber selbst mit besserer Planung hätte ich keine (finanziellen) Möglichkeiten gehabt, den Internetauftritt abzusichern.
