Rasterdiagramm zur Darstellung des Verlaufes der Netzfrequenz über einen langen Zeitraum:
Rasterdiagramm zur Netzfrequenz Juni 2011 bis Dezember 2014 (Quelle: Netzfrequenz.info)
Wirklich neues lässt sich im Vergleich zu den letzten Bildern nicht feststellen, deswegen lasse ich das hier mal relativ unkommentiert stehen.
Bereits vor ein paar Tagen habe ich die höchsten Abweichungen herausgesucht, die in den letzten 3,5 Jahren in der Netzfrequenz aufgetreten sind. Dort war bereits zu erkennen, dass die maximalen Abweichungen nach oben und nach unten im Laufe der Zeit etwas geringer geworden sind. Um das etwas genauer zu untersuchen, wurden jetzt die Abweichungen nicht monatsweise, sondern pro Kalenderwoche genommen:
Wöchentliche maximale Abweichungen der Netzfrequenz (Quelle: Netzfrequenz.info)
Auch hier lässt sich erkennen, dass die Frequenzen im Laufe der letzten Jahren immer weniger Abweichungen nach oben und nach unten aufweisen. Ein Muster nach Jahreszeit oder ähnlichem lässt sich hier nicht feststellen.
Anstatt nur die unteren und oberen Grenzen der Frequenz zu betrachtem, ist auch die Standardabweichung interessant. Sie gibt an, um welchen Wert die Frequenz durchschnittlich um ihren Sollwert von 50Hz schwankt (für eine genauere bzw. korrekte mathematische Erklärung empfehle ich den Wikipedia-Artikel zur Standardabweichung).
Standardabweichung Netzfrequenz je Kalenderwoche (Quelle: Netzfrequenz.info)
Auch die Standardabweichung ist im Laufe der Zeit geringer geworden. Das heisst, dass die Netzfrequenz weniger um ihren Sollwert von 50Hz schwankt. Deutlich zu erkennen ist ausserdem, dass die Schwankungen in der Wintermonaten stärker sind als im Sommer.

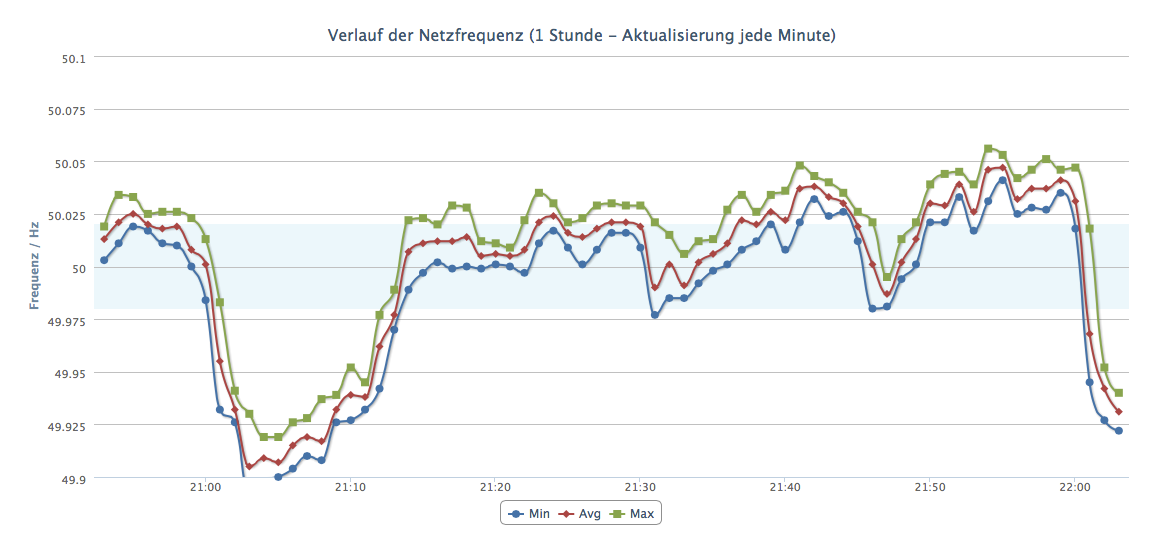

Obwohl ich fast dauernd auf eine Netzfrequenzanzeige gucke, bin ich doch immer wieder überrascht, wenn die Frequenz (besonders in den Abenstunden zu den Stundenwechseln) sogar knapp unter 49,9Hz fällt. Auch gestern Abend lief die Kurve wieder aus dem unterem Bildschirmrand raus:
Netzfrequenz am 07. Januar 2015 am Abend (Quelle: Netzfrequenz.info)
Starke Schwankungen zu den Stundenwechseln sind normal und durch den Stromhandel und den damit verbunden notwendigen Netzumschaltungen bedingt. Diese Schwankungen sind je nach Jahreszeit zu verschiedenen Zeiten zu beobachten. Jetzt im Winter besonders ab 20:00 Uhr. Mal sind sie stärker und mal schwächer. Was genau der Grund für die unterschiedlichen Ausprägungen ist, ist mir noch nicht ganz klar.
Bereits vor einigen Tagen haben ich die Netzfrequenz über die Weihnachtsfeiertage zum Download angeboten. Wie dort bereits versprochen, gibt es jetzt auch eine Analyse, was die Daten überhaupt zu bedeuten haben und was man daraus ablesen kann.
Die Netzfrequenz beträgt in unserem Stromnetz 50Hz und schwankt leicht, je nachdem, wie gut Stromerzeugung und -Verbrauch miteinander abgestimmt sind. Strom kann nicht in den Netzen gespeichert werden und muss genau zu dem Zeitpunkt erzeugt werden, zu dem er gebraucht wird. Wird mehr verbraucht als erzeugt, so liegt die Frequenz leicht unter 50Hz. Liegt die Frequenz dagegen höher als 50Hz, so ist das ein Zeichen für eine Übererzeugung (oder je nach Definition für einen Unterverbrauch). Derartige Schwankungen sind völlig normal und für eine funktionierende Regelung auch notwendig, solange sich die Netzfrequenzabweichungen in einem bestimmten Rahmen bewegen. Bild 1 zeigt den durchschnittlichen Verlauf der Netzfrequenz zusammengefasst über mehrere Tage einer Dezemberwoche mit ihren Min- und Max-Werten. Es ist zu erkennen, dass die Netzfrequenz jeden Tag einen ähnlichen Verlauf hat.
[Bild 1] Durchschnittlicher Verlauf der Netzfrequenz zusammengefasst über mehrere Tage einer Dezemberwoche mit Min- und Max-Werten (Quelle: Netzfrequenz.info)
Die Energieversorger überlassen die Höhe der Stromproduktion nicht dem Zufall, sondern sie planen bereits im Vorraus. Diese Planungen sind meistens ziemlich gut zutreffend, da sich das Verhalten der Bevölkerung und der Industrie jeden Tag ähnlich sind und somit auch die Art und Weise des Energieverbrauchs jeden Tag auf’s Neue wiederholt. Verändernde Parameter sind hauptsächlich das Wetter (für die Höhe der Einspeisung aus Wind-/Solarenergie). Weitere zu berücksichtigende Faktoren wären noch die Verfügbarkeit von (konventionellen) Kraftwerken, Leitungskapazitäten und natürlich auch die Jahreszeit. Diese Dinge sollen aber in diesem Beitrag nicht berücksichtigt werden, hier geht es in erster Linie um das Verhalten der Menschen während der Weihnachtsfeiertage.
Die Industrie ist in Deutschland der größte Stromverbraucher. Selbst an Feiertagen wird hier zwar noch viel Strom verbraucht, aber doch um einiges weniger als an normalen Arbeitstagen, da ein Großteil der Arbeitnehmer zu Hause bleibt. „Normale“ Feiertage sind aus verbrauchstechnischer Sicht eher wie ein Sonntag zu betrachten. Etwas anders sieht es hier aber an den Weihnachtsfeiertagen aus.
Während „normale“ Feiertage eher wie ein Sonntag betrachtet werden können, sieht das Weichnachten etwas anders aus. Hier gibt es den ersten und zweiten Weihnachtstag als „echte“ Feiertage und dann noch den Heiligabend, der offiziell eigentlich kein Feiertag ist. Diese 3 Tage folgen aufeinander – und auch in den Tagen davor und danach haben viele frei (Brückentage, Betriebsferien). Diese Tage sind auch nicht mit einem „normalen“ Sonntag oder anderem Feiertag vergleichbar, das Verhalten der Bevölkerung weicht von anderen Tagen ab. Es ist zwar jedes Jahr relativ gleich, aber auch hier gibt es von Jahr zu Jahr wieder leichte Unterschiede. Je nachdem, auf was für Wochentage Weihnachten fällt oder wie z.B. das Wetter ist.
Bild 2 zeigt die (jeweils einen Tag vorher) von den Energieerzeugern eingeplante Last im Stromnetz und die Tatsächliche. Zum Vergleich gibt es noch die Daten der Vorwoche.
[Bild 2] Geplante und tatsächliche Last Weihnachten 2014 mit Vergleich zur Vorwoche (Datenquelle: entsoe.net / Darstellung: Netzfrequenz.info)
