Links zu weiteren Seiten über die Netzfrequenz

Im Netz sind noch ein paar weitere Quellen zu finden, auf denen die (aktuelle) Netzfrequenz angezeigt wird. Nachfolgend ein paar Links zu den mir bekannten Seiten mit einer kurzen Beschreibung:

Netzfrequenzmessung.de

Die wohl mit bekannteste Seite ist www.netzfrequenzmessung.de von Thomas Gobmaier. Die Messung erscheint mir sehr genau, da der Referenztakt aus der GPS-Zeit genommen wird und darüber die Zeitbasis korrigiert wird. Da ich diesen Weg nicht gehe, halte ich die Werte von Thomas Gobmaier für etwas genauer als meine – aber nur minimal. 😉
Beim Vergleich mit meinen Werten sind mir noch keine signifikanten Differenzen aufgefallen.

Swissgrid

Die „offizielle“ Netzfrequenz gibt es bei Swissgrid. Allerdings werden die Werte hier stark zeitverzögert dargestellt und auch nur alle paar Sekunden aktualisiert. Sehr schön ist hier die Anzeige der Netzzeit.

Tennet

Tennet hat seit ein paar Wochen auch eine Anzeige der aktuellen Netzfrequenz auf der Startseite. Am Anfang erschien mir die Anzeige relativ genau, obwohl ich die 5 Stellen nach dem Komma für etwas übertrieben halte und mir die Werte leicht erhöht schienen. In der letzten Zeit kommen mir die Werte aber etwas unplausibel vor. Sie stimmen nicht mit den Werten von Netzfrequenzmessung und meinen überein. Ausserdem springt die Anzeige häufig um bis zu 10mHz innerhalb einer Sekunde – das kann in der Form nicht passieren. Seit einigen Tagen wird immer eine Frequenz über 50Hz in der Form 50,00XXX angezeigt, wobei die XXX irgendwie zufällig aussehen.
[Update 30. Juni 2013] So schlimm wie gestern geschrieben sind die Werte nicht mehr. Im Moment sieht die Anzeige ganz gut aus, die Werte erscheinen mir nur ab und zu etwas zu hoch. Die 5 Stellen hinter dem Komma sind aber immer noch zu viel, hier wird eine Genauigkeit suggeriert, die m.E. nicht eingehalten wird.
[Update 28. Dezember 2013] Die Anzeige fällt sehr häufig aus und zeigt Werte in der Form 50,00XXX an. Den Werten sollte man nicht trauen, wenn man sie nicht vorher mit einer anderen Quelle verglichen hat.

50Hertz

Auch 50Hertz bietet eine Frequenzanzeige auf der Startseite. Hier wird in einem kleinen Bildchen der Frequenzverlauf der letzten halben Stunden angezeigt. Weiter kann ich zu dieser Anzeige nichts sagen. Die ist mir zu klein, deswegen gucke ich da kaum drauf.

Entsoe

Es gab auf den Seiten der Entsoe eine Frequenzanzeige, die leicht verzögert in einem kleinen Bildchen den Verlauf der Netzfrequenz über einen kurzen Zeitraum angezeigt hatte. Die Seiten unter entsoe.eu sind aber seit ein paar Tagen nicht mehr erreichbar.
[Update 30. Juni 2013] Die Seiten sind wieder erreichbar. Die Frequenzanzeige habe ich aber noch nicht wiedergefunden.

Netzfrequenz.info

Diese Seite. Der Vollständigkeit halber darf meine Seite in dieser Liste nicht fehlen. 😉
Natürlich die beste Seite im Netz. Es gibt Messwerte von zwei verschiedenen Orten. Obwohl die Werte eigentlich nicht wirklich merkbar abweichen sollten, stehen auch beim Ausfall eines Messgerätes trotzdem noch Daten zur Verfügung und durch die zwei Werte kann auch besser die Plausibilität/Genauigkeit überprüft/nachvollzogen werden.
Es gibt verschiedene Netzfrequenzanzeigen über verschieden lange Zeiträume und zusätzlich noch Auswertungen.
[Update 30. Juni 2013] Eine der beiden Messungen läuft derzeit nicht so stabil und fällt aufgrund von Netzwerkproblemen dauernd aus. Das Problem wird aber hoffentlich in den nächsten Tagen behoben.

weitere Seiten?

Falls jemandem noch weitere Seiten zur Netzfrequenz bekannt sind, würde ich mich über eine Info freuen.

Durchschnittliche Netzfrequenz

Die Häufigkeitsverteilung der Netzfrequenz scheint spannender zu sein als ich ursprünglich gedacht habe. 😉

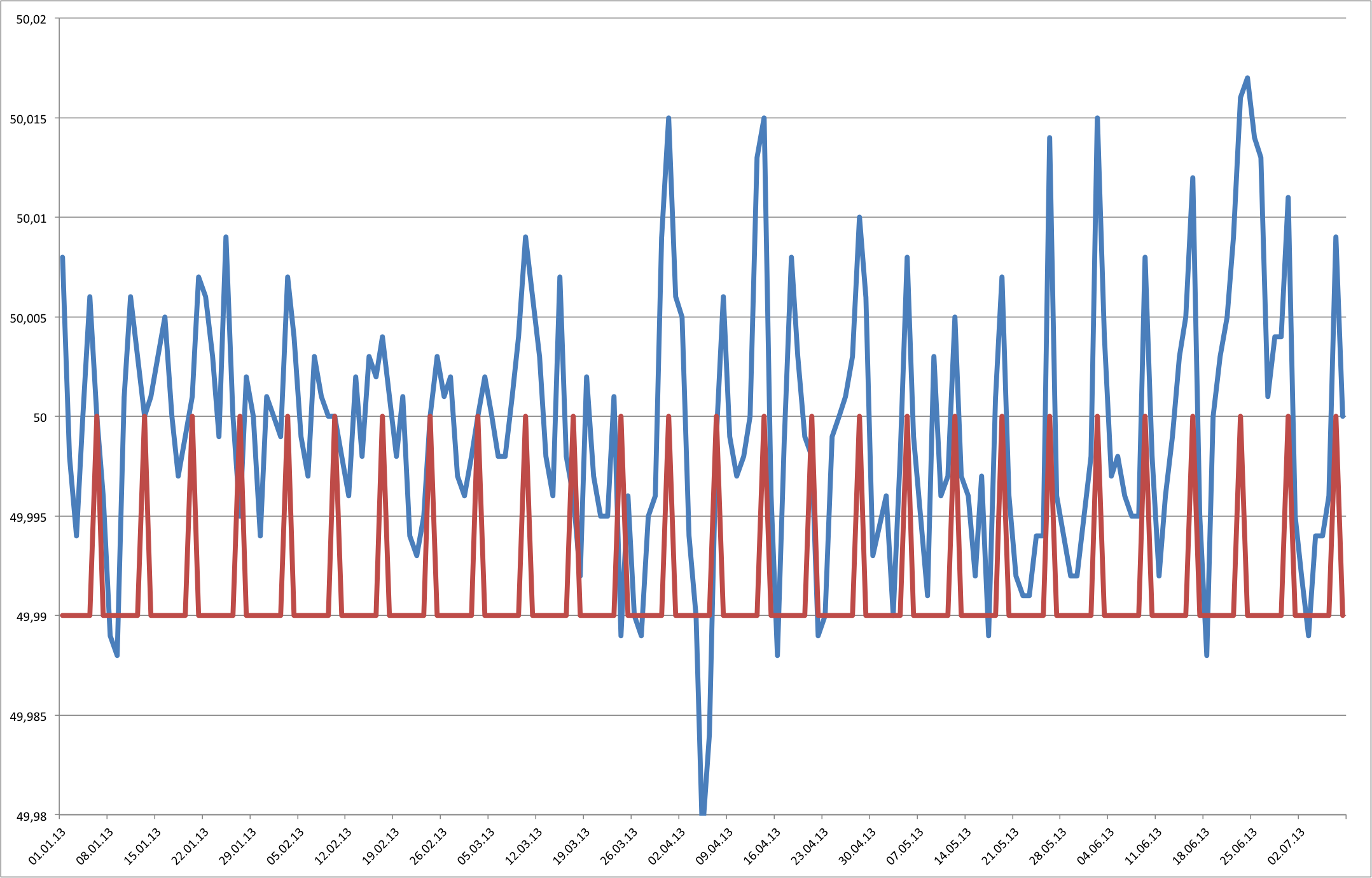

Besonders die durchschnittlichen Frequenzen eines Tages scheinen einiges auszusagen. Deswegen habe ich mir diese etwas genauer angesehen. Das folgende Bild zeigt die durchschnittlichen Frequenzen der einzelnen Tage, die zweite Linie soll die Sonntage verdeutlichen.

Freq_DayAvg_2013

Weiterlesen

Abweichungen der Netzfrequenz (2)

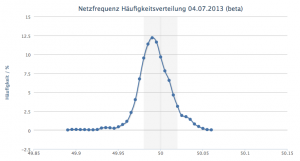

Häufigkeitsverteilung_NetzfrequenzAuch für den 04. Juli ist bei der Häufigkeitsverteilung der Frequenzen wieder eine leichte Verschiebung in den negativen Bereich zu erkennen (siehe auch „Abweichungen der Netzfrequenz„). Das ist insofern etwas verwunderlich, weil die Netzzeit gestern nicht mehr der Weltzeit voraus eilte und die Sollfrequenz wieder 50Hz betragen haben dürfte. Allerdings deckt sich meine Beobachtung mit den Werten der Frequenzanzeige von Swissgrid. Laut meiner Messung lag die Netzfrequenz gestern im Durchschnitt bei knapp 49,994Hz. Dadurch erhöht sich die Differenz der Netzzeit zur Weltzeit um ca. 10 Sekunden. Diese Zeitdifferenz war auch bei Swissgrid zu beobachten. Seit heute Nacht um 00:00 Uhr bis heute Mittag (12:45 Uhr) hat sich die Zeitdifferenz nochmal um weitere 6 Sekunden verschoben, für morgen ist also wieder ein Mittelwert unter 50Hz zu erwarten. Im Moment läuft die Netzzeit der Weltzeit um fast 17 Sekunden hinterher. Wenn das so weiter geht und die 20 Sekunden-Marke erreicht wird, wird die Sollfrequenz auf 50,01Hz angehoben und auf meiner Verteilungskurve müsste eine Verschiebung nach rechts zu sehen sein.

Abweichungen der Netzfrequenz

Histogramm_Netzfrequenz

Häufigkeitsverteilung der Netzfrequenz am 03. Juli 2013

Um einen Überblick über die Stabilität der Netzfrequenz und ihrer Abweichungen von 50Hz zu bekommen, gibt es jetzt ein Histogramm in dem die Verteilung der Frequenz des Vortages dargestellt wird. Eine Aktualisierung der Daten erfolgt kurz nach Mitternacht, für die Aktualisierung der Anzeige ist ein Reload der Seite nötig.

Die Histogrammanzeige befindet sich noch im beta-Stadium. Ich muss erstmal ausprobieren, ob es ein guter Weg ist, die von den Frequenzmessgeräten auf den Server übertragenen Werte für automatisierte Auswertungen zu nehmen, da es hier teilweise zu Verschiebungen, zu Ausfällen und sonstigen Übertragungsfehlern kommen kann. Auch die Skripte zur Erstellung der Daten müssen ihre Tauglichkeit noch beweisen.

Um für jeden Tag eine gut zu vergleichende Darstellung zu haben, ist der Frequenzbereich auf der x-Achse fest auf 49,85Hz – 50,15Hz eingestellt. Aus der Datenbank werden Werte von 49,80Hz – 50,20Hz berücksichtigt. Stärkere Abweichungen kommen eh so gut wie gar nicht vor. Und sollte es doch zu Auffälligkeiten kommen, dann werde ich diese „händisch“ aufarbeiten.

Die Verteilung der Netzfrequenz für den 03. Juli wirkt auf den ersten Blick etwas merkwürdig, da sie leicht „linkslastig“ ist. Der Grund für diese Verschiebung wird die Netzzeit sein. Der Mittelwert für diesen Tag liegt bei 49,988Hz, was bedeutet, dass die Netzzeit im Laufe des Tages um ca. 20 Sekunden zurück liegt. Die Netzzeit wird laufend mit der Weltzeit verglichen. Weicht die Netzzeit um mehr als 20 Sekunden ab, dann wird die Sollfrequenz von 50Hz um +/-10mHz verändert (siehe auch Frequenz- und Netzzeitanzeige bei Swissgrid). In den letzten Tagen eilte die Netzzeit der Weltzeit um einige Sekunden voraus, heute geht sie etwas hinterher. Deswegen ist die Verschiebung des Histogramms plausibel und es ist davon auszugehen, dass (mindestens) am 03. Juli die Sollfrequenz auf 49,99Hz gesenkt wurde, um die Netzzeit wieder der Weltzeit anzugleichen.
